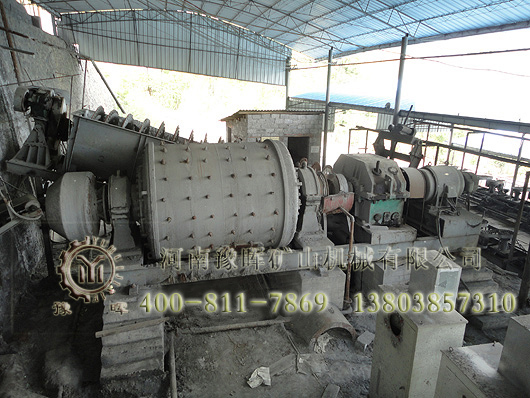

什么是格子型球磨機？格子型球磨機因在結構設計上在排礦尾部安裝有排礦格子板，與普通球磨機的較大區別也在于此，因?yàn)楸环Q之為格子型球磨機。安裝排礦格子板的較大作用是：在濕磨作業時可以防止礦漿倒流和較粗大顆粒堵塞排料裝置。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形倉室，然后隨著筒體的旋轉被帶到上部并沿孔道排出機外。
格子型球磨機在結構設計上充分考慮到了，在現實生產中常見的問題，在保持了原來球磨機的優點外，安裝排礦格子板很好的解決了以上這此問題，使球磨機無故障連續運行時間大大提高。是老舊式球磨機較佳替代設備。
格子型球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。格子型球磨機用來粉磨各種礦石及其他物料，被廣泛地應用于選礦、建筑及化工工業等國民經濟各部門。
格子型球磨機工作原理
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機前列倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显谇傲袀}達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
格子型球磨機特點
此球磨機設備由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
格子型球磨機主要技術參數
|
序號
|
規 格
|
筒 體
|
較大裝載量
|
重 量
|
外型尺寸
( 長×寬×高 ) |
電機 (kw)
|
|||
|
內徑
|
長度
|
有效容積
|
礦石
|
鋼球
|
|||||
|
(mm)
|
(mm)
|
(m 3 )
|
(t)
|
(t)
|
(t)
|
(m)
|
|||
|
1
|
1500 × 1500
|
1500
|
1500
|
2.2
|
|
5
|
13.7
|
|
37
|
|
2
|
2100 × 3000
|
2100
|
3000
|
9
|
|
20
|
50.6
|
|
210
|
|
3
|
2400 × 3000
|
2400
|
3000
|
12
|
3.5
|
25
|
57.36
|
9.3 × 5.6 × 4.54
|
380
|
|
4
|
2700 × 4000
|
2700
|
4000
|
20
|
|
45
|
86
|
|
400
|
|
5
|
3200 × 3100
|
3200
|
3200
|
21.9
|
|
47
|
104
|
8.06 × 6.4 × 5.5
|
800
|
|
6
|
4000 × 6700
|
4000
|
6700
|
75.95
|
19.6
|
139.8
|
235.9
|
15.6 × 8.43 × 7.1
|
1350
|
（公司負責購買方工藝流程設計、現場土建指導、設備安裝調試、代培技術人員、操作人員一條龍服務。產品實行三包，整機保修一年，長期供應配件。詳細產品資料請向0371-55018888索取。）
